1-3GHz 50W 광대역 전력 증폭기 모듈 RF PA 클래스 AB
1-3GHz 50W 광대역 전력 증폭기 모듈 RF PA 클래스 AB - 고성능 광대역 RF 전력 증폭기(50W(47-48dBm) 출력, 1-3GHz 주파수 범위, 테스트 장비 및 통신 시스템용 보호 회로가 내장된 클래스 AB 설계).
개요
PA1G3G-50W는 50W 연속파 출력 전력으로 1~3GHz 주파수 범위에서 작동하는 고성능-성능 광대역 전력 증폭기입니다. 보호 회로가 내장된 클래스 AB 설계가 특징인 이 증폭기는 까다로운 RF 애플리케이션에 탁월한 신뢰성을 제공합니다.
주요 특징
- 광대역 작동: 1~3GHz 주파수 범위
- 높은 출력 전력: 50W(47-48dBm)
- 고이득: 일반 47~50dB
- 클래스 AB 선형 디자인
- 보호 회로 내장-(과온-온도 자동 종료)
- 50옴 입력/출력 임피던스

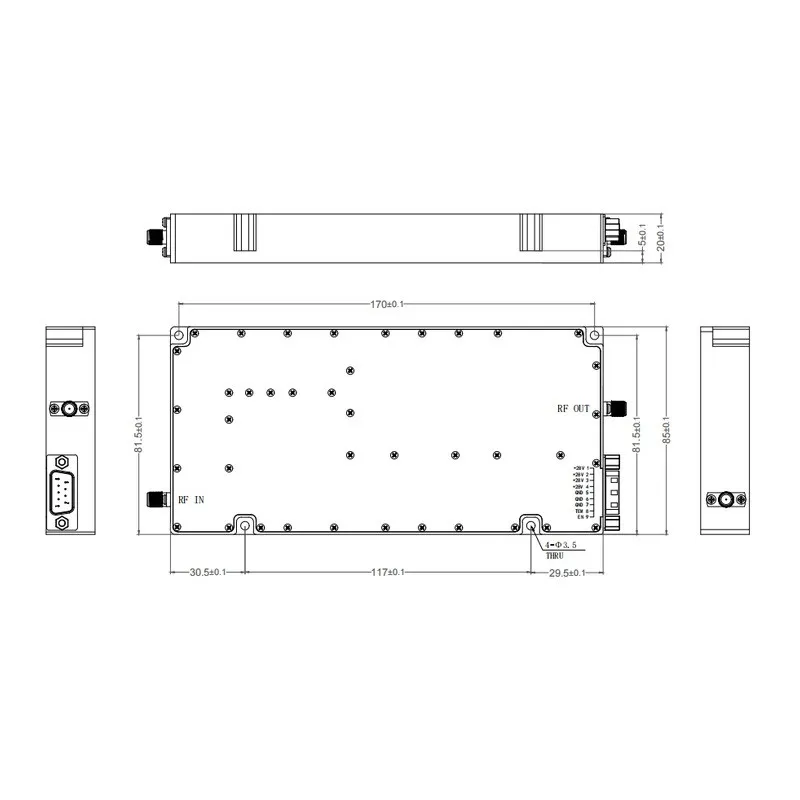

- 소형 폼 팩터: 170 x 81.5 x 20mm
- SMA-암형 RF 커넥터
명세서
| 매개변수 | 값 |
|---|---|
| 모델 | PA1G3G-50W |
| 주파수 범위 | 1~3GHz |
| 출력 전력(CW) | 50W / 47-48dBm |
| P1dB | 46dBm |
| 얻다 | 47-50dB |
| 평탄도 확보 | ±2dB(최대 ±3) |
| 입력 VSWR | < 1.5:1 |
| 공급 전압 | 26-30VDC |
| 치수 | 170x81.5x20mm |
| RF 커넥터 | SMA-여성 |
| DC 인터페이스 | D-SUB 9핀 |
| 무게 | 540g |
| 작동 온도 | -30도 ~ +70도 |
응용
- 테스트 장비
- 통신 시스템
- 전자전
- 신호 처리
- 실험실 RF 테스트
